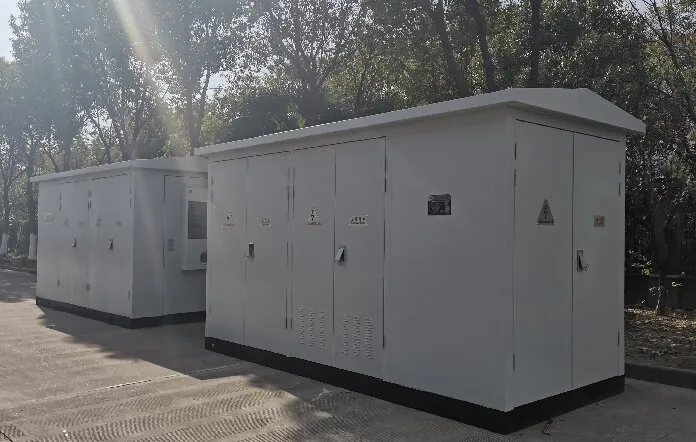

SGOB é um transformador de subestação de energia tipo caixa de 1600kva experiente. É também conhecida como subestação transformadora fabricada, que é um conjunto completo externo de equipamentos de distribuição de energia que integra altamente quadros de distribuição de média tensão, transformadores de distribuição, unidades de distribuição de baixa tensão e sistemas de monitoramento inteligentes. Este produto adota um design de módulo padronizado, permitindo a pré-fabricação e comissionamento de fábrica, encurtando significativamente o período de instalação no local.
Característica do Produto
Todo o transformador de subestação de energia tipo caixa SGOB 1600kva fabricado na China é integrado e montado na fábrica ao mesmo tempo, incluindo projeto, fabricação, montagem e fiação. Após rigorosa depuração pelo fabricante e testes e inspeção de fábrica, ele é entregue para garantir a entrega perfeita ao cliente.
O transformador de subestação pré-fabricado de energia tipo caixa compacto de 1600kva tem uma estrutura compacta e forte adaptabilidade. Sua área útil é apenas 30% a 40% da área das subestações tradicionais. Suporta vários formatos de fundação e é adequado para cenários com espaço limitado, como cidades e zonas industriais.
Este transformador de subestação de energia tipo caixa compacta SGOB 1600kva, estrutura totalmente fechada, apresenta desempenho à prova de poeira, à prova de umidade, anticorrosão e isolamento térmico, com um nível de proteção IP54 ou superior, atendendo aos requisitos para operação externa estável a longo prazo.
É seguro e inteligente, apresentando funções completas de intertravamento elétrico e proteção. Este transformador de subestação de energia tipo caixa trifásico de 1600kva pode ser opcionalmente equipado com um sistema de monitoramento inteligente que suporta monitoramento remoto de status e aviso prévio de falhas.
Apoie a personalização flexível e forneça soluções econômicas. Apoie a configuração de tipos de transformadores (imersos em óleo/secos), métodos de linha de entrada e saída e materiais de revestimento de acordo com as necessidades do usuário, reduzindo o investimento geral e os custos de operação e manutenção.
Quais são as composições do transformador de subestação de energia tipo caixa de 1600kva?
1. Unidade de comutação de alta tensão
O transformador de subestação de energia tipo caixa SGOB 1600kva serve como entrada de energia da subestação e é normalmente equipado com SF6 totalmente isolado ou unidades principais de anel com isolamento sólido. Os componentes principais incluem interruptores de carga, fusíveis de alta tensão e seccionadores, que podem atingir modos de fonte de alimentação padrão de redes de anel de alimentação dupla ou terminais de alimentação únicos. A unidade é equipada com função completa de intertravamento “cinco prevenção” e pode ser ampliada com operação elétrica e interfaces de monitoramento, proporcionando condições básicas para controle remoto e gerenciamento inteligente.
2. Unidade transformadora

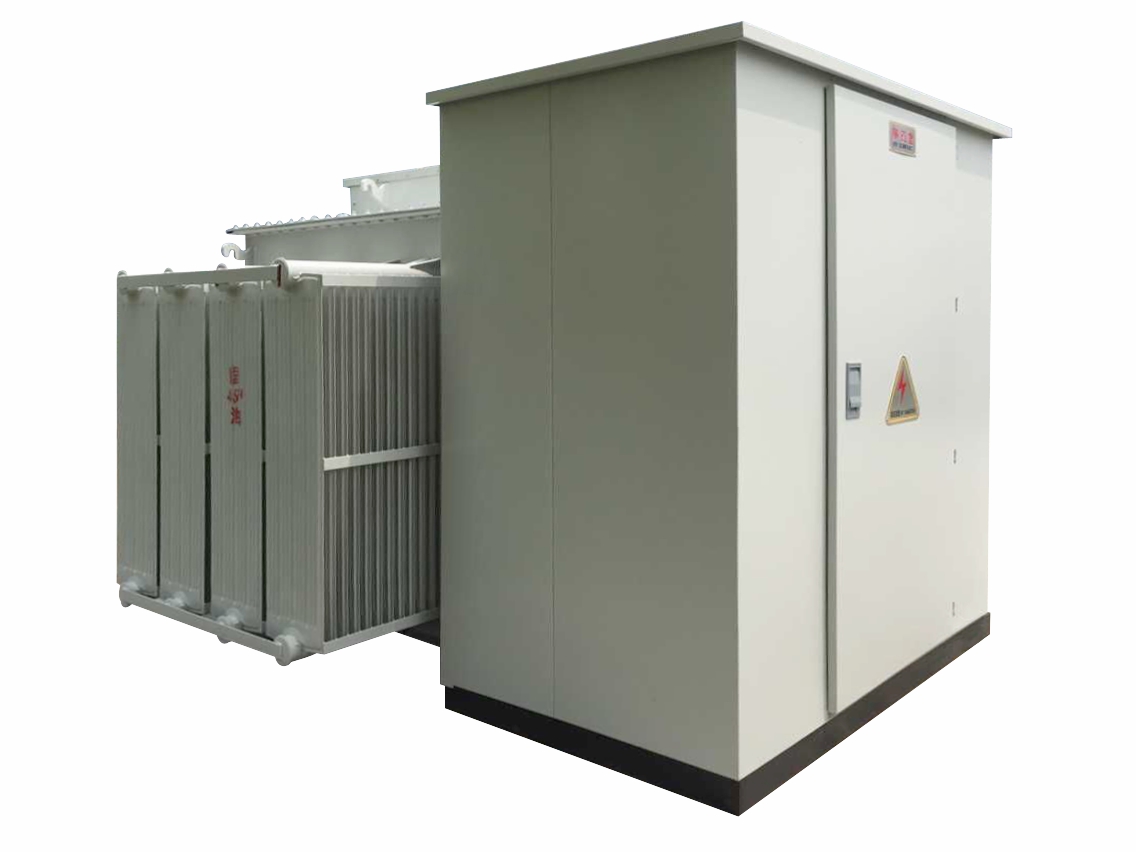

Esta unidade é o núcleo da conversão de energia elétrica e pode ser equipada com um transformador imerso em óleo ou a seco de 1600kVA de acordo com os requisitos do projeto. Os transformadores imersos em óleo apresentam boa economia e alta eficiência de dissipação de calor, tornando-os uma escolha universal para aplicações externas.
3. Unidade de distribuição de baixa tensão
Esta unidade é responsável pela distribuição, proteção e gestão da energia elétrica. O circuito principal é fornecido com proteção geral por disjuntores de estrutura, e vários circuitos ramificados são equipados com disjuntores em caixa moldada para obter controle separado. A unidade está equipada com um dispositivo inteligente de compensação de potência reativa como padrão, que pode ajustar automaticamente o fator de potência do sistema. Ao mesmo tempo, são instalados medidores multifuncionais para monitorar dados como corrente, tensão, potência e consumo de energia em tempo real, fornecendo uma base para o gerenciamento da operação.
4. Estrutura geral da caixa
O corpo da caixa adota um design de módulo padronizado em forma de "olho", isolando fisicamente e integrando as três unidades funcionais acima em um invólucro doméstico robusto. O invólucro é geralmente feito de placas de aço anticorrosivas ou materiais não metálicos. Cada compartimento é vedado de forma independente e o nível geral de proteção pode atingir IP54 ou superior, resistindo efetivamente à erosão do vento, chuva, poeira e névoa salina. O design da aparência é compacto e a cor e o material podem ser personalizados de acordo com o ambiente de instalação.
Especificações do produto
Atributos específicos do setor
| Aplicativo | Poder |
| Fase | Três |
| Estrutura da bobina | TOROIDAL |
| Número da bobina | 3 |
Outros atributos
| Local de Origem | Xangai, China |
| Marca | SGOB |
| Número do modelo | YB1600-12/0,4(FR) |
| Tipo | Transformador Compacto |
| Padrão | IEC60076/GB1094 |
| Certificação | ISO9001-2015/ISO14001-2004/OHSMS18000 |
| Capacidade nominal | 1600KVA |
| Freqüência | 50Hz/60Hz |
| Votação | 0,1kv-36kv |
| Material da bobina | 100% Cobre/Alumínio |
| Símbolo de conexão | Dyn11/Yyn0 |
| Sem perda de carga | 1,64 kW |
| Impendência | 4,5% |
Embalagem e entrega
| Detalhes da embalagem | Estojo arborizado a vácuo |
| Porta | Xangai |
| Unidades de venda: | Item único |
| Tamanho de pacote único: | 195X129X173cm |
| Peso bruto único: | 4.175.000kg |
Capacidade de fornecimento
| Capacidade de fornecimento | 5.000 conjuntos/conjuntos por ano |
