Descrição do produto

A construção do tipo seco do transformador é uma característica fundamental, utilizando materiais retardadores de chama de alta qualidade para encapsular o núcleo e os enrolamentos. Isto elimina a necessidade de óleo isolante, tornando o transformador mais seguro para operar e mais fácil de manter. O design seco também reduz o risco de vazamentos de óleo e incêndios, aumentando a segurança e a confiabilidade gerais.

A eficiência é outra marca registrada do Transformador a Seco SGOB 50kva. Ele foi projetado para minimizar as perdas de energia durante a transferência de potência, garantindo que opere em níveis ideais. Isto contribui para a poupança de custos nas faturas de eletricidade e reduz a pegada ambiental do utilizador final.

Em termos de design, o transformador é compacto e elegante, ocupando um espaço mínimo e facilitando o transporte e a instalação. Isto o torna ideal para instalações em áreas confinadas, reduzindo custos e tempo gerais de instalação.

O Transformador Seco SGOB 50kva também possui sistemas avançados de proteção, incluindo relés de sobrecorrente, sobretensão e temperatura. Esses recursos fornecem proteção abrangente contra falhas e anomalias, garantindo a segurança do pessoal e do equipamento e evitando possíveis paralisações e danos.

O transformador é construído com materiais de alta qualidade e engenharia de precisão, tornando-o durável e confiável nos ambientes mais adversos. A sua construção robusta garante um desempenho a longo prazo e minimiza a necessidade de manutenção e reparações.

Além disso, o Transformador Seco SGOB 50kva oferece opções personalizáveis para atender a requisitos específicos de energia e necessidades de aplicação. Isto inclui vários níveis de tensão, conexões de entrada e saída e configurações de montagem, garantindo integração perfeita na infraestrutura elétrica existente do usuário final.

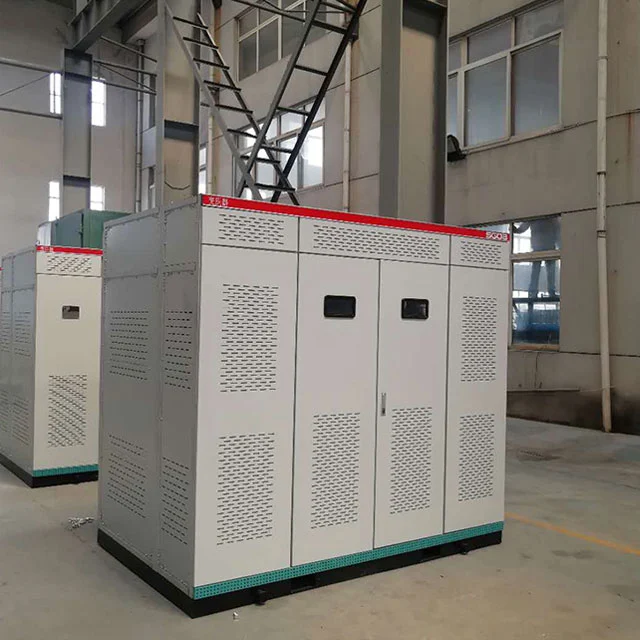

50kva Dry Transformer

CARACTERÍSTICAS DO PRODUTO

O transformador seco de 50kva fundido em resina epóxi produzido pela Shanghai Industrial Transformer Co., Ltd. é desenvolvido e projetado em cooperação com o Shenyang Transformer Research Institute, introduzindo tecnologia estrangeira avançada. O índice de confiabilidade do produto atingiu o nível avançado internacional.

O Transformador Seco SGOB 50kva é seguro, retardador de chamas e à prova de fogo, livre de poluição e pode ser instalado diretamente no centro de carga. É livre de manutenção, fácil de instalar, tem baixo custo operacional abrangente, baixa perda, bom desempenho à prova de umidade, pode operar normalmente com 100% de umidade e pode ser colocado em operação sem pré-secagem após o desligamento. Possui baixa descarga parcial, baixo ruído, forte função de dissipação de calor e pode operar com carga nominal de 150% sob condições de resfriamento de ar forçado.

O Transformador Seco SGOB 50kva é agora amplamente utilizado em edifícios altos, centros comerciais, aeroportos, estações, docas, metrôs, fábricas, estações de distribuição subterrâneas, plataformas de perfuração de petróleo offshore, usinas de energia e outros locais com ambientes e condições de uso hostis.

50kva Dry Transformer

Principais materiais e recursos

A bobina usa fio de cobre isolado classe F como condutor e fibra de vidro e material composto de resina epóxi como isolamento. Seu coeficiente de expansão é próximo ao do condutor de cobre e possui boa resistência ao impacto, resistência às mudanças de temperatura e resistência à trinca. Todos os componentes de fibra de vidro e resina epóxi são autoextinguíveis e não continuarão a queimar. Ao mesmo tempo, a bobina de alta tensão é fundida com resina epóxi sob vácuo de 1 mbar e não há bolhas dentro da bobina, garantindo que a descarga parcial da bobina seja pequena. Ao mesmo tempo, a perda do transformador é efetivamente reduzida.

O núcleo de ferro do transformador é feito da série 30EH120 de chapas de aço silício laminadas a frio de alta permeabilidade com orientação ordenada de grãos importadas da Nippon Steel, Japão, com juntas chanfradas completas de 45° e empilhamento passo a passo de quatro níveis. A superfície do núcleo de ferro é selada com tinta de resina isolante para evitar umidade e ferrugem, e os dois grampos e fixadores possuem camadas protetoras anticorrosivas. Todo o núcleo de ferro adota uma forquilha de ferro não empilhada e uma estrutura de placa de tração de aço, o que reduz efetivamente a perda sem carga, a corrente sem carga e o ruído do núcleo de ferro.

Para bobinas de baixa tensão e alta corrente, a tensão de curto-circuito é grande quando ocorre um curto-circuito e o número de voltas de baixa tensão é pequeno. Quanto maior for a corrente de baixa tensão, mais proeminente será o problema de amperes-espiras instáveis quando o tipo de enrolamento de fio for usado. O problema da dissipação de calor também precisa ser considerado. Neste momento, o uso de enrolamento laminado para baixa tensão pode resolver melhor os problemas acima. Em primeiro lugar, os produtos laminados não possuem voltas axiais e ângulos espirais de enrolamento axial. Os amperes-espiras dos enrolamentos de alta e baixa tensão são balanceados e a tensão axial do transformador é pequena quando ocorre um curto-circuito. Em segundo lugar, devido ao seu isolamento fino, os dutos de ar multicamadas podem ser instalados à vontade no processo, e o problema de dissipação de calor também é melhor resolvido. A soldagem interna da bobina adota soldagem de proteção de xenônio na bobinadeira de folha totalmente automática, que possui alta precisão, baixa resistência de soldagem e nenhum processo de soldagem externo. O isolamento DMD é usado entre as camadas do enrolamento e as extremidades são seladas e curadas com resina após o enrolamento.

É adotado o ventilador de resfriamento de fluxo cruzado de sopro superior, que possui as características de baixo ruído, alta pressão do vento, bela aparência, etc., e aumenta a capacidade de sobrecarga do transformador. O controle de temperatura adota um controlador de temperatura inteligente para melhorar a segurança e confiabilidade da operação do transformador.

50kva Dry Transformer

DESCRIÇÃO DO PRODUTO

O transformador tipo seco isolado com resina epóxi é um produto muito seguro. Pode ser instalado diretamente no centro de carga. Funciona bem em ambiente com 100% de umidade sem pré-secagem. Tem sido amplamente utilizado no campo de construções, centro comercial, aeroporto, estação, porto, metrô, fábrica, estação subterrânea de distribuição de energia, plataforma de perfuração de petróleo offshore, usina de energia etc.

CARACTERÍSTICAS DO PRODUTO

● Resistente ao fogo

● Resistência à umidade

● Fácil manutenção e instalação

● Funcionando bem em condições ambientais adversas

● Produto não poluente

● Baixa perda durante a operação abrangente

Dry Transformer

PARÂMETROS

MODELO	SEM PERDA DE CARGA (C)	PERDA DE CARGA (120%)	IMPENDÊNCIA (%)	CORRENTE SEM CARGA (%)	NÍVEL DE RUÍDO (Lpa) dB	PESO (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MODELO	DIMENSÃO (MM)
MODELO	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MODELO	CAPACIDADE (KVA)	COMPRIMENTO (MM)	LARGURA (MM)	ALTURA (MM)	LONGITUDINAL (MM)	HORIZONTAL (MM)	PESO (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

PERFIL DE COMPANHIA

Shanghai Industry Transformers Co., Ltd (SGOB) é um fornecedor completo de equipamentos de distribuição elétrica. Nossos produtos incluem:

● Transformadores imersos em óleo

● Transformadores imersos em óleo de 35KV

● Transformadores de potência do tipo seco com isolamento de resina Expoxi

● Transformadores de distribuição de liga amorfa

● Transformadores fotovoltaicos

● Transformadores de energia eólica

● Transformadores de subestação tipo caixa

company company

Nossa empresa foi fundada em 2007 e hoje conta com uma oficina de 40.000m² e mais de 200 funcionários. Nossos produtos são amplamente utilizados em uma ampla gama de indústrias, como geração e distribuição de energia, produção de carvão, metalurgia, petróleo e gás, produtos químicos, construção, portos, aeroportos, ferrovias e infraestrutura municipal.

company

Também produzimos equipamentos relacionados, como gabinetes e gabinetes elétricos, caixas de distribuição. Atualmente, estamos expandindo nossa linha de produtos para outras áreas relacionadas à energia, como conectores termorretráteis, cabos elétricos e equipamentos mecânicos associados, etc. plataforma de fornecimento de equipamentos elétricos e peças para nossa base global de clientes.

company company

Contamos com nosso rigoroso sistema de controle de qualidade para fornecer produtos da mais alta qualidade. Dos nossos 200 funcionários, 46 são engenheiros com experiência. Nosso sistema de qualidade inclui qualificações para:

● Centro Nacional de Supervisão de Qualidade de Transformadores da China

● Sistema de Gestão da Qualidade ISO-9001:2008

● Sistema de Gestão Ambiental ISO-14001:2004

● Sistema de Saúde e Segurança OHSMS18000

certificate
