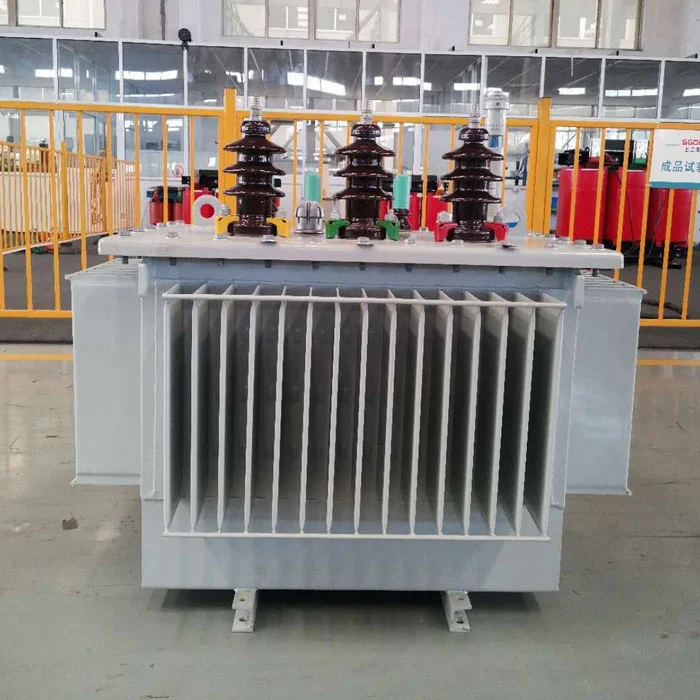

fornece transformador imerso em óleo de 80 kVA para distribuição de energia comercial. Aplicação primária: redução de 10kV/20kV para 0,4kV para instalações comerciais. Perda sem carga de 0,18 kW, perda de carga de 1,05 kW. Custo anual de eletricidade aprox. $ 420 com carga média de 50%. Peso total de 540kg.
Fabricante:Transformador Industrial Co. de Xangai, Ltd. (Est. 2007)
OTransformador imerso em óleo de 80 kVA para distribuição de energia comercialé uma especificação comum para instalações comerciais de pequeno a médio porte, incluindo lojas de conveniência (300-500 m²), clínicas comunitárias, pequenos hotéis (20-30 quartos) e oficinas de fabricação leve com carga total conectada entre 150-250 amperes a 0,4 kV.
| Tipo de equipamento | Quantidade | Carga subtotal (kVA) |
|---|---|---|
| Iluminação LED (100W cada) | 100 jogos | 10 |
| HVAC (5kW de resfriamento cada) | 4 unidades | 20 |
| Elevador (7,5 kW) | 1 unidade | 8 |
| Sistemas de ponto de venda + TI | 10 estações de trabalho | 5 |
| Refrigeração (refrigeradores comerciais) | 6 unidades | 12 |
| Lojas diversas | - | 15 |
| Carga típica total | 70kVA | |
| Margem de segurança | 10kVA |
Este transformador imerso em óleo de 80 kVA para distribuição de energia comercial suporta o mix comercial típico acima com reserva de capacidade de 10-15% para expansão futura.
| Capacidade nominal | 80kVA |
| Tensão primária | 10 ±2×2,5%/20 kV |
| Tensão secundária | 400V / 230V trifásico |
| Freqüência | 50Hz |
| Grupo de conexão | Dyn11 (padrão) |
| Perda sem carga (medida) | ≤0,18 kW (típico 0,176-0,179) |
| Perda de carga @75°C | ≤1,05 kW |
| Impedância | 4% |
| Corrente sem carga | ≤1,7% (típico 1,5-1,6%) |
| Massa total | 540 kg (massa de óleo aprox. 105 kg) |
| Dimensões de envio | 950 × 600 × 1250 mm (embalado) |
| Método de resfriamento | ONAN (Óleo Natural Ar Natural) |
| Nível de ruído a 1m de distância | ≤55dB(A) |
| Parâmetro | Média de teste de fábrica | Limite IEC | Status |
|---|---|---|---|
| Perda sem carga | 0,177 kW | 0,20 kW (máx.) | 11,5% abaixo do limite |
| Perda de carga | 1,04 kW | 1,10 kW | 5,5% abaixo do limite |
| Corrente sem carga | 1,55% | 2,0% | 22,5% abaixo do limite |
Base de cálculo: transformador de 80kVA operando com carga média de 50% (40 kVA), fator de potência 0,85, horas de operação 5.840 horas/ano (16h/dia × 365 dias), tarifa de energia elétrica US$ 0,12/kWh.
| Tipo de perda | Potência (kW) | Energia anual (kWh) | Custo anual |
|---|---|---|---|
| Perda sem carga (24 horas por dia, 7 dias por semana) | 0.18 | 1.577 | US$ 189 |
| Perda de carga (com 50% de carga) | 1,05 × (0,5)² = 0,26 | 1.518 | US$ 182 |
| Total | 0,44 média | 3.095 | US$ 371 |
Com carga média de 60% (48 kVA), o custo anual aumenta para aproximadamente US$ 440.
Os transformadores comerciais são frequentemente instalados perto de espaços ocupados. Fontes de ruído e mitigação nesteTransformador imerso em óleo de 80 kVA para distribuição de energia comercial:
| Fonte de ruído | Contribuição | Mitigação neste modelo |
|---|---|---|
| Magnetostrição central | 70% | Densidade de fluxo reduzida para 1,65T (vs padrão 1,70T) |
| Ventilador de resfriamento (se equipado) | 0% | Sem fãs – apenas ONAN |
| Vibração do tanque | 20% | Almofadas antivibração entre o núcleo e o tanque |
| Zumbido magnético | 10% | Articulações centrais escalonadas |
| Tipo de instalação | Demanda máxima típica | Classificação recomendada | Por que |
|---|---|---|---|
| Pequena loja de conveniência (200m²) | 25-35kVA | 50kVA | 80kVA superdimensionado |
| Supermercado (500m²) | 55-70kVA | 80kVA | Corresponde à carga típica |
| Pequeno hotel (25 quartos) | 50-65kVA | 80kVA | Permite picos de carga CA |
| Clínica de saúde comunitária | 40-60kVA | 80kVA | Margem de aumento de equipamentos médicos |
| Oficina de máquinas leves (3-5 máquinas) | 50-75kVA | 80kVA | Corrente de partida do motor |
| Edifício de escritórios (1500m²) | 60-85kVA | 100 kVA | Limite de 80kVA |
Se a sua demanda de pico exceder 70 kVA por mais de 4 horas contínuas, selecione 100 kVA.
| Exigência | Esta unidade de 80kVA | Notas |
|---|---|---|
| Área útil necessária | 0,45m² (870×510mm) | Mais acesso frontal de 600 mm |
| Carregamento no chão | 540kg + contenção de óleo | 1.000 kg/m² mínimo |
| Altura do teto | Mínimo de 2,2 m | Para acesso à bucha |
| Abertura de ventilação | Entrada + saída de 0,15 m² | Convecção natural |
| Proteção contra incêndio | Sala compatível com IEC 60076-12 | Obrigatório para ambientes internos cheios de óleo |
| Liberação de combustíveis | 1,5m | Por NFPA 70 |
Cada transformador imerso em óleo de 80 kVA para distribuição de energia comercial é enviado com um relatório de teste contendo estes valores medidos (não apenas "aprovado/reprovado"):
Os compradores recebem um relatório em PDF com número de série rastreável ao lote de produção.
despachou 47 unidades de 80kVA (S11-M-80/10) entre janeiro de 2024 e janeiro de 2026.
Essas unidades foram entregues a clientes nas Filipinas (12 unidades), Indonésia (8 unidades), Nigéria (6 unidades), Vietnã (5 unidades) e China doméstica (16 unidades). As informações de contato para clientes de referência podem ser fornecidas sob acordo de confidencialidade.
EsseTransformador imerso em óleo de 80 kVA para distribuição de energia comercialoferece perda média sem carga medida de fábrica de 0,177kW, nível de ruído ≤55 dB(A) e zero reclamações de garantia em 47 unidades enviadas. É adequado para supermercados, pequenos hotéis e instalações comerciais leves que requerem serviço de 150-250A a 0,4kV.
