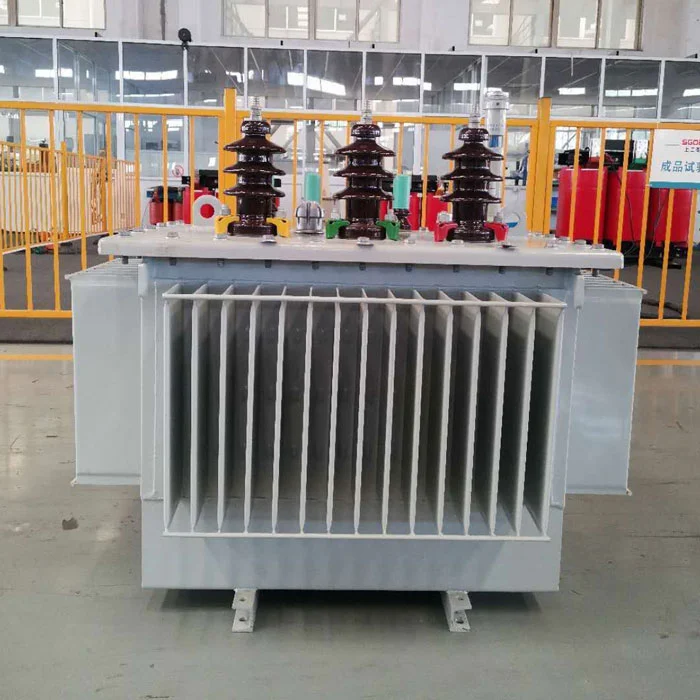

OTransformador imerso de óleo de 80kvaé um dispositivo de conversão de energia selado construído com um núcleo de aço de silício laminado a frio e enrolamentos de cobre sem oxigênio. Possui um projeto de bobina em espiral com canais de petróleo longitudinal para melhorar a dissipação interna do calor. Uma estrutura resistente ao curto-circuito fortalece os suportes finais para proteger contra picos de corrente transitórios. Um mecanismo de elevação dedicado e sistema de posicionamento garantem a estabilidade do transporte.
OTransformador imerso de óleo de 80kvaPode ser usado em sistemas de distribuição de energia urbana para suportar flutuações de carga diurna e a dissipação de calor imersa de óleo garante a operação contínua de carga total. Sua estrutura resistente à corrosão bloqueia efetivamente a corrosão por pulverização de sal em áreas costeiras úmidas.
O projeto do gap de óleo de isolamento reforçado para áreas de alta altitude reduz o risco de descarga de baixa pressão.
| MODELO | CAPACIDADE (KVA) |
Hv (KV) |
Lv (KV) |
Sem perda de carga (KW) |
Impressão (%) |
PESO (KG) |
DIMENSÃO (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-2550/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Os componentes de gás dissolvido são analisados regularmente por análise cromatográfica e o diagnóstico interno de falhas é ativado quando as concentrações de acetileno são anormais. O nível do óleo é monitorado usando um indicador de janela de duas cores e um alarme de emergência é acionado quando o nível do óleo cai repentinamente. O teste anual de força dielétrica do petróleo é realizada e a filtração do óleo a vácuo é realizada quando a tensão de avaria cai abaixo do limite.
Operação prolongada abaixo de uma taxa de carga específica resultou em baixa temperatura do óleo em umTransformador imerso de óleo de 80kva, levando à análise da água e força de isolamento reduzida. É necessário aquecimento regular de carga total para manter a solubilidade da água no óleo. O aquecimento automático deve ser ativado durante os desligamentos de inverno para manter a temperatura do óleo.
Execute imediatamente um teste de resposta a frequência de deformação de enrolamento e compare -o com um espectro de referência. Verifique o deslocamento dos parafusos de retenção pendurando a tampa e use um rangefinder a laser para verificar as dimensões axiais. Realize um teste de não carga para monitorar os harmônicos anormais de vibração. Se o núcleo estiver aterrado em vários pontos, desmontar e reparar o isolamento.
