Este blog abrangente exploraTransformadores Imersos em Óleo, respondendo perguntas importantes sobre sua finalidade, operação, benefícios, diferenças em comparação com transformadores do tipo seco, aplicações e práticas de manutenção. Destinado a engenheiros, tomadores de decisão e leitores técnicos, este artigo está estruturado com títulos claros, tabelas, listas e uma seção de perguntas frequentes para melhorar a compreensão e apoiar decisões informadas. Ele segue os princípios EEAT (Especialização, Experiência, Autoridade, Confiabilidade) e inclui insights e fontes relevantes para o setor.

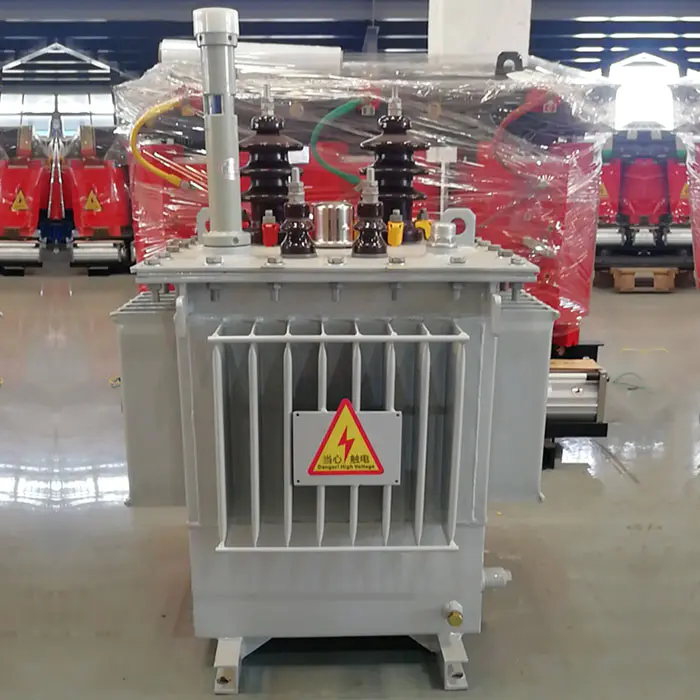

Transformadores imersos em óleo são dispositivos elétricos que transferem energia elétrica entre circuitos por meio de indução eletromagnética. Eles usam um óleo isolante especializado – normalmente óleo mineral altamente refinado – para:
O núcleo e as bobinas do transformador são submersos em óleo dentro de um tanque selado. Quando a tensão CA é aplicada ao enrolamento primário, um campo magnético é criado, induzindo uma tensão no enrolamento secundário. O óleo absorve o calor e o redistribui por meio de convecção natural ou sistemas de resfriamento forçado (radiadores ou ventiladores).
Este processo apoia a transferência eficiente de energia, ao mesmo tempo que mantém temperaturas operacionais seguras, o que é essencial para sistemas de alta tensão e alta capacidade. O resfriamento e o isolamento fornecidos pelo óleo prolongam a vida útil do transformador e aumentam a confiabilidade em ambientes exigentes.
Os transformadores imersos em óleo são amplamente utilizados em redes de transmissão e distribuição por vários motivos:
Devido a esses benefícios, grandes concessionárias de energia e complexos industriais costumam implantar transformadores imersos em óleo, onde a alta confiabilidade e a capacidade de carga são cruciais.
| Recurso | Beneficiar |
|---|---|
| Capacidade de resfriamento | Suporta maiores capacidades de carga e reduz a formação de hotspots |
| Isolamento Elétrico | Melhora a rigidez dielétrica, reduzindo riscos de falhas |
| Longevidade | Vida útil prolongada sob manutenção adequada |
| Custo-benefício | Menor custo por kVA em comparação com muitas alternativas do tipo seco |
Estas vantagens tornam os transformadores imersos em óleo uma escolha económica onde as condições ambientais e de segurança podem ser geridas adequadamente.
Os principais componentes incluem:
Cada peça desempenha um papel na garantia de transferência eficiente de energia e confiabilidade sob tensões de carga elétrica.
| Aspecto | Transformador Imerso em Óleo | Transformador tipo seco |
|---|---|---|
| Mecanismo de resfriamento | Circulação de óleo e resfriamento externo | Convecção de ar ou apenas ar forçado |
| Instalação | Requer medidas de contenção de óleo e segurança contra incêndio | Instalações internas/próximas |
| Custo | Geralmente menor por kVA | Custo mais alto para classificações comparáveis |
| Manutenção | Verificações e filtragem de óleo necessárias | Menor manutenção de rotina |
A escolha entre óleo e tipo seco depende das restrições do local, dos códigos ambientais e das prioridades operacionais.
Transformadores imersos em óleo são comumente implantados em:
Nessas aplicações, sua alta confiabilidade, desempenho elétrico e manuseio de carga fazem deles a espinha dorsal da infraestrutura elétrica em todo o mundo.
A manutenção de rotina para transformadores imersos em óleo inclui:
A manutenção proativa minimiza os riscos de falha e apoia o desempenho a longo prazo.
P: Qual é a função principal do óleo de transformador?
R: O óleo do transformador serve tanto como refrigerante quanto como meio isolante que melhora as propriedades dielétricas e a dissipação de calor, cruciais para o desempenho estável do transformador.
P: Como o óleo melhora a eficiência do transformador?
R: O óleo facilita uma melhor transferência térmica para longe dos enrolamentos e do núcleo, reduzindo o estresse térmico e permitindo maior capacidade de carga com perdas reduzidas em comparação com apenas o resfriamento a ar.
P: Os transformadores imersos em óleo são seguros para uso interno?
R: Eles podem ser usados em ambientes fechados se forem implementados sistemas rígidos de prevenção de incêndio e medidas de contenção de óleo. Os códigos de segurança locais geralmente definem requisitos para instalações internas.
P: Com que frequência o óleo do transformador deve ser testado?
R: As melhores práticas do setor sugerem testes periódicos — geralmente a cada 6 a 12 meses, dependendo da carga, do ciclo térmico e das condições ambientais — para identificar precocemente a degradação ou contaminação.
P: Os transformadores imersos em óleo podem ser reciclados?
R: Sim, a maioria dos componentes — incluindo núcleo de aço, enrolamentos de cobre e óleo — podem ser reciclados ou recondicionados de forma responsável, apoiando a gestão sustentável de ativos.
