Um componente vital dos sistemas elétricos,Transformadores secossão amplamente utilizados em ambientes comerciais, residenciais e industriais. Os transformadores secos não requerem óleo isolante para resfriar suas peças, como fazem os transformadores a óleo. Para garantir um funcionamento seguro e eficaz, eles contam com técnicas alternativas de dissipação de calor. Aqui, examinamos o gerenciamento da dissipação de calor de transformadores secos.
1. Mecanismo de resfriamento de ar
O método primário de dissipação de calor em transformadores seco é o resfriamento do ar. Os enrolamentos e o núcleo do transformador são projetados com materiais e estruturas que permitem que o ar natural flua livremente ao redor deles. Esse ar absorve o calor gerado durante a operação e o leva, mantendo uma temperatura ideal dentro do transformador.
um. Ventilação natural
Em muitos casos, os transformadores secos são colocados em gabinetes ventilados ou áreas abertas onde o fluxo de ar natural facilita a dissipação de calor. O design do transformador geralmente inclui aberturas ou canais que maximizam a exposição ao ar.
b. Resfriamento de Ar Forçado
Para maiores ou de alta capacidadeTransformadores secos, o resfriamento com ar forçado pode ser empregado. Ventiladores ou sopradores são instalados para aumentar o fluxo de ar ao redor dos componentes do transformador, melhorando a remoção de calor e garantindo um resfriamento consistente sob cargas pesadas.
2. Materiais de isolamento
Transformadores secos usam materiais de isolamento de alta temperatura, como resina epóxi ou resina fundida para envolver os enrolamentos. Esses materiais são excelentes condutores térmicos e podem suportar altas temperaturas sem degradação. Ao dispersar o calor para longe dos enrolamentos, eles evitam superaquecimento e garantem a longevidade do transformador.
3. Projeto Térmico de Componentes
O conjunto do núcleo e da bobina em um transformador seco são projetados para minimizar a geração de calor e maximizar a dissipação. Os núcleos laminados reduzem as perdas de energia (conhecidas como perdas de núcleo), que são uma fonte significativa de calor. Além disso, os enrolamentos são estrategicamente espaçados para permitir um melhor fluxo de ar e minimizar pontos de acesso.
4. Uso de revestimentos resistentes ao calor
Os enrolamentos dos transformadores secos são frequentemente revestidos com vernizes ou tintas resistentes ao calor. Esses revestimentos não apenas fornecem isolamento, mas também melhoram a dissipação de calor, facilitando a transferência de calor para o ar circundante.
5. Sistemas de refrigeração externos
Em ambientes onde o resfriamento natural ou forçado é insuficiente, sistemas de refrigeração externos adicionais podem ser empregados. Isso inclui unidades de ar condicionado ou trocadores de calor que regulam a temperatura ambiente ao redor do transformador, impedindo o superaquecimento mesmo em condições extremas.
Benefícios dos Sistemas de Resfriamento para Transformadores Secos
- Segurança para o meio ambiente: Os transformadores secos são mais seguros para operar e têm menos probabilidade de vazar ou derramar óleo porque não o utilizam.
Manutenção reduzida: Comparado ao resfriamento à base de óleo, os sistemas de resfriamento de ar requerem menos manutenção, o que reduz as despesas operacionais.
Segurança contra incêndio: A probabilidade de riscos de incêndio diminui muito quando não há óleo inflamável presente.
Para concluir
Os transformadores secos usam uma mistura de projeto térmico, materiais de isolamento superior e resfriamento de ar para dissipar o calor. Essas soluções garantem o funcionamento eficaz e reduzem as necessidades de manutenção e seus efeitos negativos no meio ambiente. Saber como os transformadores seco lidam com o calor destaca sua confiabilidade e aplicabilidade para uma variedade de situações, particularmente em ambientes urbanos e industriais, onde a eficiência e a segurança são críticas.

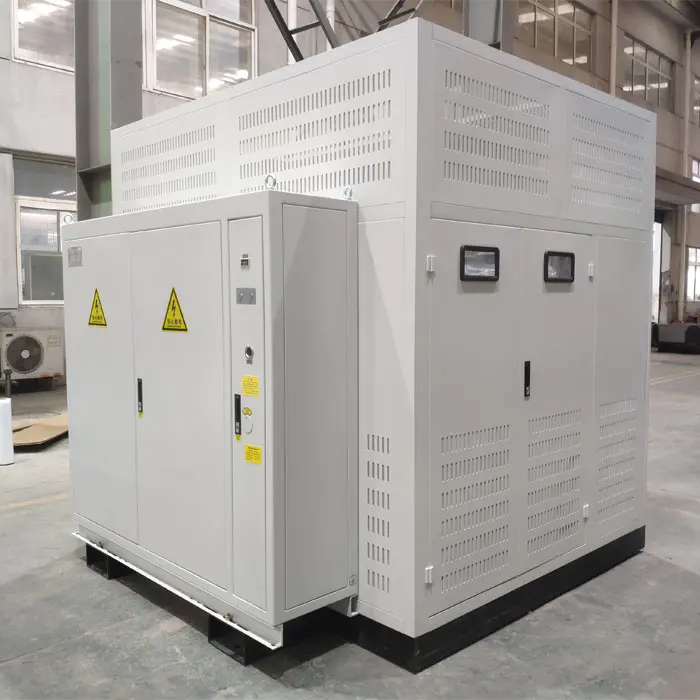

ESCOBTransformador Seco, um transformador elétrico de última geração projetado para sistemas modernos de distribuição de energia onde confiabilidade, eficiência e segurança são fundamentais. Ao contrário dos transformadores imersos em óleo, os transformadores secos utilizam ar ou um sistema de isolamento à base de resina epóxi, eliminando a necessidade de óleo isolante e oferecendo uma série de benefícios. Visite nosso website em www.sgobtransformer.com para saber mais sobre nossos produtos. Para dúvidas, você pode entrar em contato conosco em enquiry@sgobtransformer.com.
