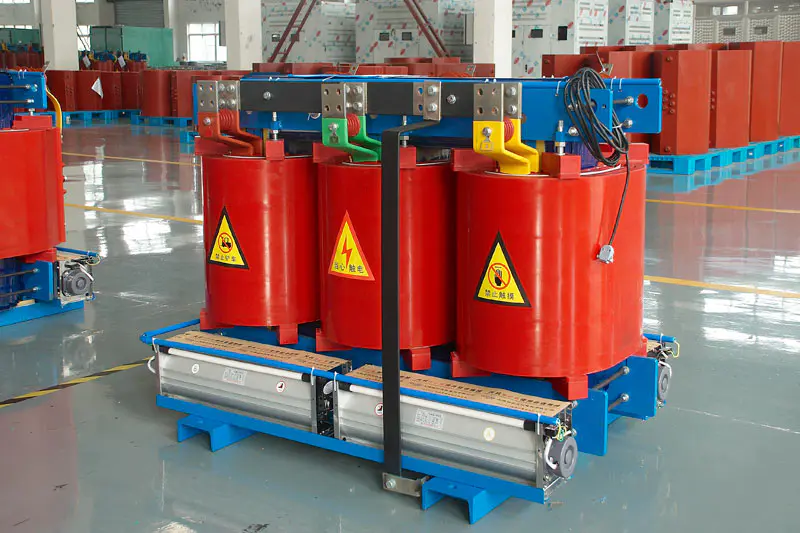

Transformador 500kva seco

O Transformador a Seco SGOB 500kva é um dispositivo elétrico de alto desempenho feito sob medida para atender às rigorosas demandas das modernas aplicações industriais, comerciais e institucionais. Com uma potência robusta de 500 quilovolt-amperes (kva), este transformador é um testemunho de engenharia avançada e inovação.

Projetado com a eficiência energética em mente, o Transformador Seco SGOB 500kva emprega materiais de isolamento do tipo seco de última geração. Isto elimina os riscos associados a fugas de óleo, reduzindo os requisitos de manutenção e melhorando a sustentabilidade ambiental. O seu design ecológico alinha-se com os esforços globais para promover soluções energéticas mais limpas e minimizar as emissões de carbono.

O tamanho compacto e a construção durável do transformador o tornam ideal para instalação em ambientes com espaço limitado. Sua construção robusta garante confiabilidade a longo prazo e operação perfeita, mesmo em ambientes industriais exigentes. O Transformador Seco SGOB 500kva foi projetado para suportar cargas substanciais, tornando-o perfeito para aplicações onde altas demandas de energia são consistentes e críticas.

Além de suas capacidades robustas de gerenciamento de energia, o transformador apresenta uma eficiência energética impressionante. Minimiza as perdas de energia, maximizando o fornecimento de energia à carga e reduzindo os custos operacionais. Isto torna-o uma excelente escolha para empresas que procuram otimizar o seu consumo de energia e reduzir a sua pegada de carbono.

O Transformador Seco SGOB 500kva é uma solução de energia confiável, eficiente e ecologicamente correta. Seu design compacto, construção robusta e materiais de isolamento avançados fazem dele uma escolha superior para uma ampla gama de aplicações, garantindo distribuição de energia perfeita e excelência operacional.

CARACTERÍSTICAS DO PRODUTO

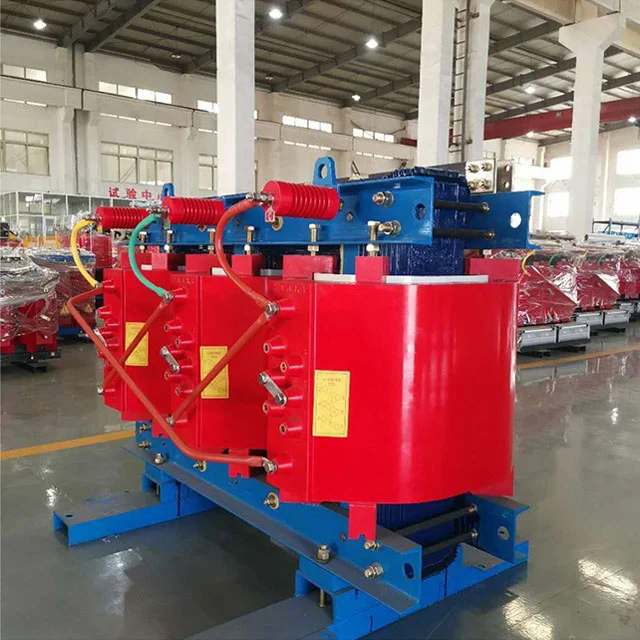

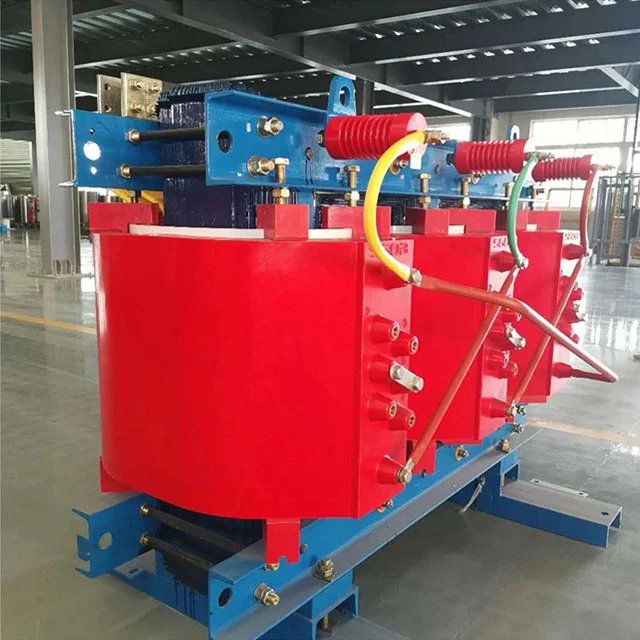

O transformador seco de 500kva fundido em resina epóxi produzido pela Shanghai Industrial Transformer Co., Ltd. é desenvolvido e projetado em cooperação com o Shenyang Transformer Research Institute, introduzindo tecnologia estrangeira avançada. O índice de confiabilidade do produto atingiu o nível avançado internacional.

O Transformador Seco SGOB 500kva é seguro, retardador de chamas e à prova de fogo, livre de poluição e pode ser instalado diretamente no centro de carga. É livre de manutenção, fácil de instalar, tem baixo custo operacional abrangente, baixa perda, bom desempenho à prova de umidade, pode operar normalmente com 100% de umidade e pode ser colocado em operação sem pré-secagem após o desligamento. Possui baixa descarga parcial, baixo ruído, forte função de dissipação de calor e pode operar com carga nominal de 150% sob condições de resfriamento de ar forçado.

O transformador seco SGOB 500kva é agora amplamente utilizado em edifícios altos, centros comerciais, aeroportos, estações, docas, metrôs, fábricas, estações de distribuição subterrâneas, plataformas de perfuração de petróleo offshore, usinas de energia e outros locais com ambientes e condições de uso hostis.

Principais materiais e recursos

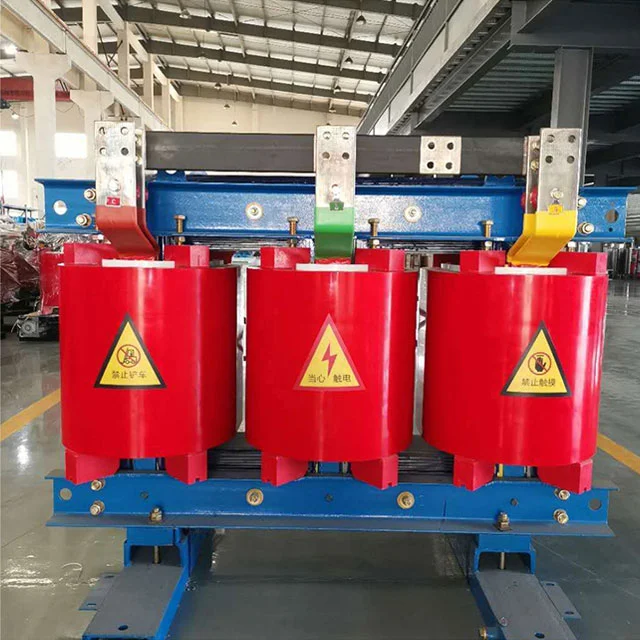

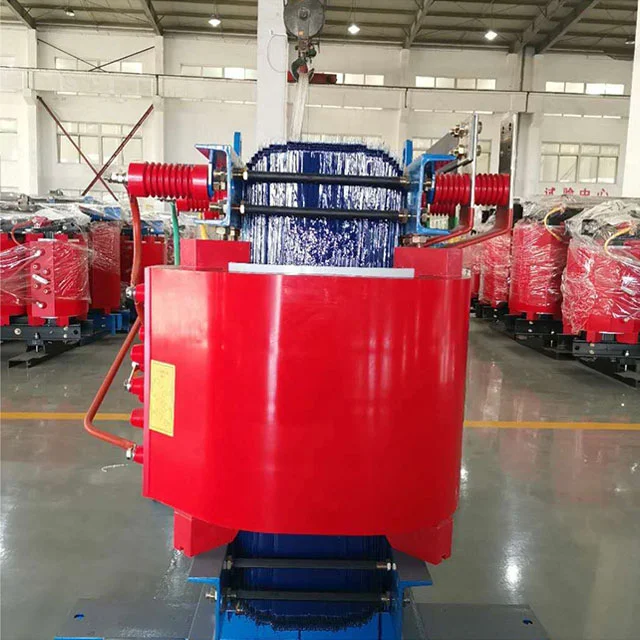

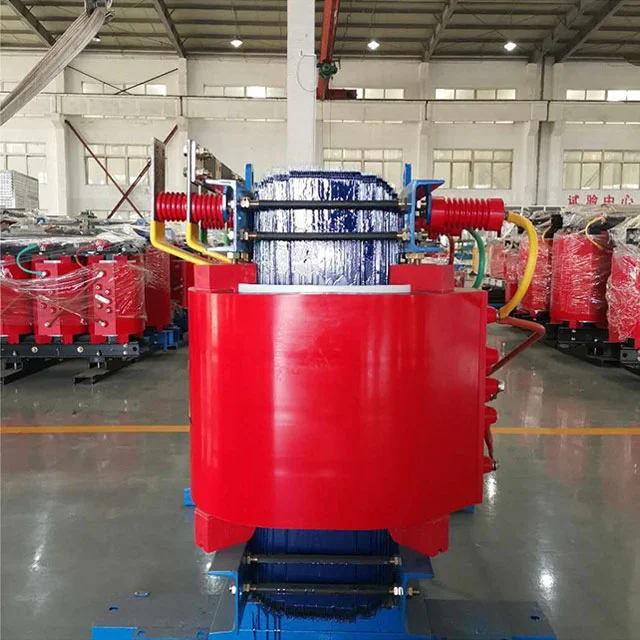

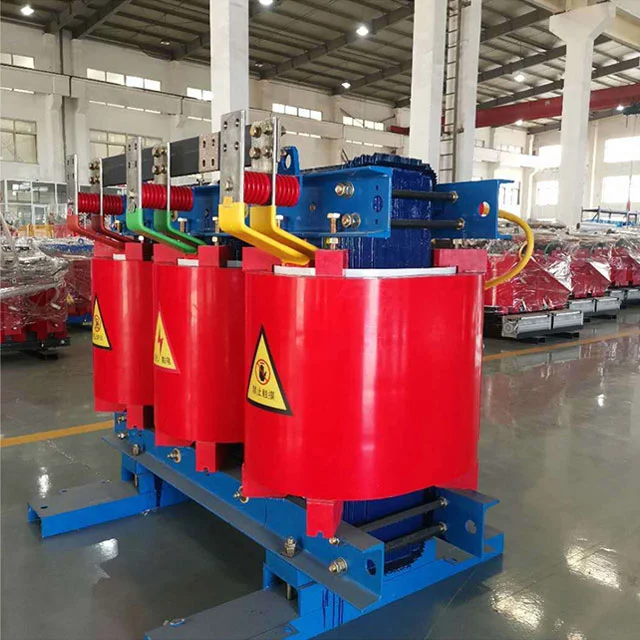

A bobina usa fio de cobre isolado classe F como condutor e fibra de vidro e material composto de resina epóxi como isolamento. Seu coeficiente de expansão é próximo ao do condutor de cobre e possui boa resistência ao impacto, resistência às mudanças de temperatura e resistência à trinca. Todos os componentes de fibra de vidro e resina epóxi são autoextinguíveis e não continuarão a queimar. Ao mesmo tempo, a bobina de alta tensão é fundida com resina epóxi sob vácuo de 1 mbar e não há bolhas dentro da bobina, garantindo que a descarga parcial da bobina seja pequena. Ao mesmo tempo, a perda do transformador é efetivamente reduzida.

O núcleo de ferro do transformador é feito da série 30EH120 de chapas de aço silício laminadas a frio de alta permeabilidade com orientação ordenada de grãos importadas da Nippon Steel, Japão, com juntas chanfradas completas de 45° e empilhamento passo a passo de quatro níveis. A superfície do núcleo de ferro é selada com tinta de resina isolante para evitar umidade e ferrugem, e os dois grampos e fixadores possuem camadas protetoras anticorrosivas. Todo o núcleo de ferro adota uma forquilha de ferro não empilhada e uma estrutura de placa de tração de aço, o que reduz efetivamente a perda sem carga, a corrente sem carga e o ruído do núcleo de ferro.

Para bobinas de baixa tensão e alta corrente, a tensão de curto-circuito é grande quando ocorre um curto-circuito e o número de voltas de baixa tensão é pequeno. Quanto maior for a corrente de baixa tensão, mais proeminente será o problema de amperes-espiras instáveis ​​quando o tipo de enrolamento de fio for usado. O problema da dissipação de calor também precisa ser considerado. Neste momento, o uso de enrolamento laminado para baixa tensão pode resolver melhor os problemas acima. Em primeiro lugar, os produtos laminados não possuem voltas axiais e ângulos espirais de enrolamento axial. Os amperes-espiras dos enrolamentos de alta e baixa tensão são balanceados e a tensão axial do transformador é pequena quando ocorre um curto-circuito. Em segundo lugar, devido ao seu isolamento fino, os dutos de ar multicamadas podem ser instalados à vontade no processo, e o problema de dissipação de calor também é melhor resolvido. A soldagem interna da bobina adota soldagem de proteção de xenônio na bobinadeira de folha totalmente automática, que possui alta precisão, baixa resistência de soldagem e nenhum processo de soldagem externo. O isolamento DMD é usado entre as camadas do enrolamento e as extremidades são seladas e curadas com resina após o enrolamento.

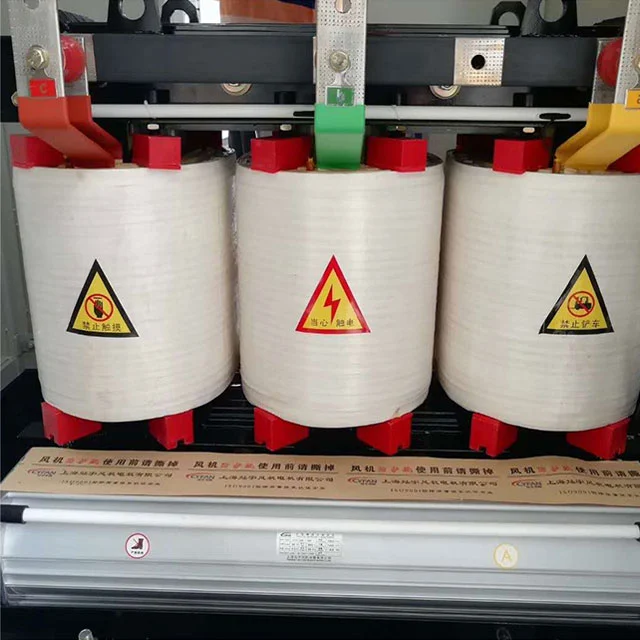

É adotado o ventilador de resfriamento de fluxo cruzado de sopro superior, que possui as características de baixo ruído, alta pressão do vento, bela aparência, etc., e aumenta a capacidade de sobrecarga do transformador. O controle de temperatura adota um controlador de temperatura inteligente para melhorar a segurança e confiabilidade da operação do transformador.

DESCRIÇÃO DO PRODUTO

O transformador tipo seco isolado com resina epóxi é um produto muito seguro. Pode ser instalado diretamente no centro de carga. Funciona bem em ambiente com 100% de umidade sem pré-secagem. Tem sido amplamente utilizado no campo de construções, centro comercial, aeroporto, estação, porto, metrô, fábrica, estação subterrânea de distribuição de energia, plataforma de perfuração de petróleo offshore, usina de energia etc.

CARACTERÍSTICAS DO PRODUTO

● Resistente ao fogo

● Resistência à umidade

● Fácil manutenção e instalação

● Funcionando bem em condições ambientais adversas

● Produto não poluente

● Baixa perda durante a operação abrangente

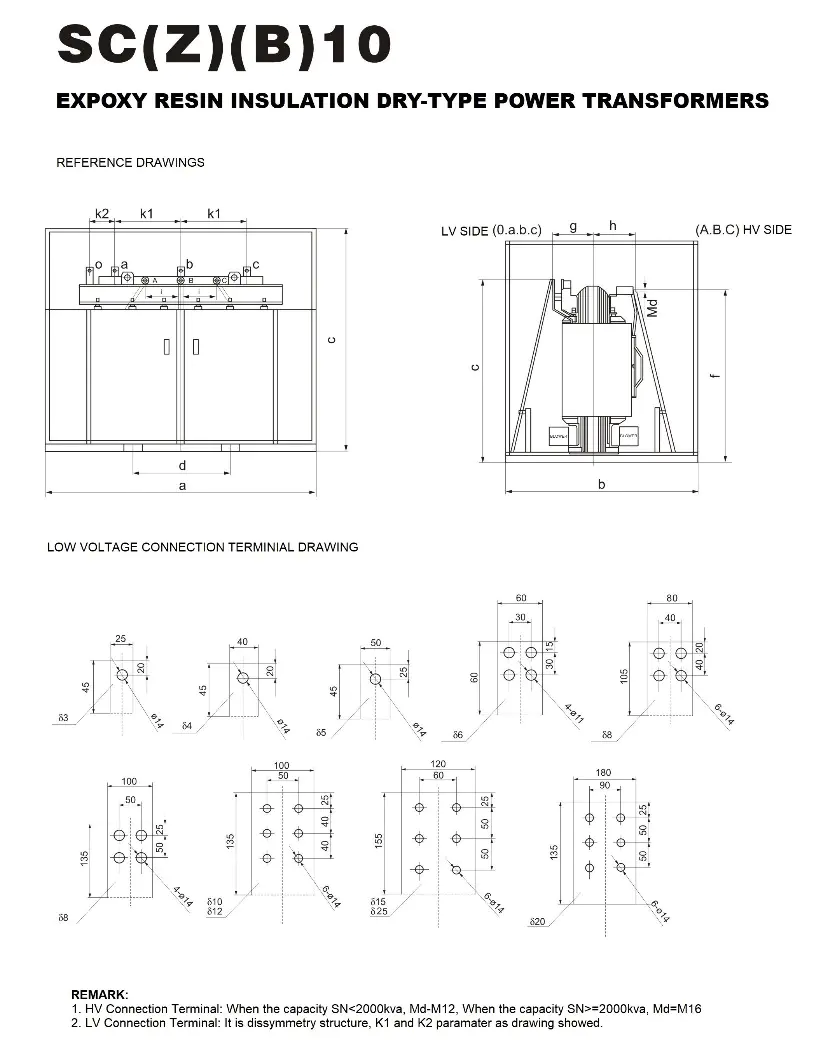

PARÂMETROS

PERFIL DE COMPANHIA

Shanghai Industry Transformers Co., Ltd (SGOB) é um fornecedor completo de equipamentos de distribuição elétrica. Nossos produtos incluem:

● Transformadores imersos em óleo

● Transformadores imersos em óleo de 35KV

● Transformadores de potência do tipo seco com isolamento de resina Expoxi

● Transformadores de distribuição de liga amorfa

● Transformadores fotovoltaicos

● Transformadores de energia eólica

● Transformadores de subestação tipo caixa

Nossa empresa foi fundada em 2007 e hoje conta com uma oficina de 40.000m² e mais de 200 funcionários. Nossos produtos são amplamente utilizados em uma ampla gama de indústrias, como geração e distribuição de energia, produção de carvão, metalurgia, petróleo e gás, produtos químicos, construção, portos, aeroportos, ferrovias e infraestrutura municipal.

Também produzimos equipamentos relacionados, como gabinetes e gabinetes elétricos, caixas de distribuição. Atualmente, estamos expandindo nossa linha de produtos para outras áreas relacionadas à energia, como conectores termorretráteis, cabos elétricos e equipamentos mecânicos associados, etc. plataforma de fornecimento de equipamentos elétricos e peças para nossa base global de clientes.

Contamos com nosso rigoroso sistema de controle de qualidade para fornecer produtos da mais alta qualidade. Dos nossos 200 funcionários, 46 são engenheiros com experiência. Nosso sistema de qualidade inclui qualificações para:

● Centro Nacional de Supervisão de Qualidade de Transformadores da China

● Sistema de Gestão da Qualidade ISO-9001:2008

● Sistema de Gestão Ambiental ISO-14001:2004

● Sistema de Saúde e Segurança OHSMS18000

Nossas patentes:

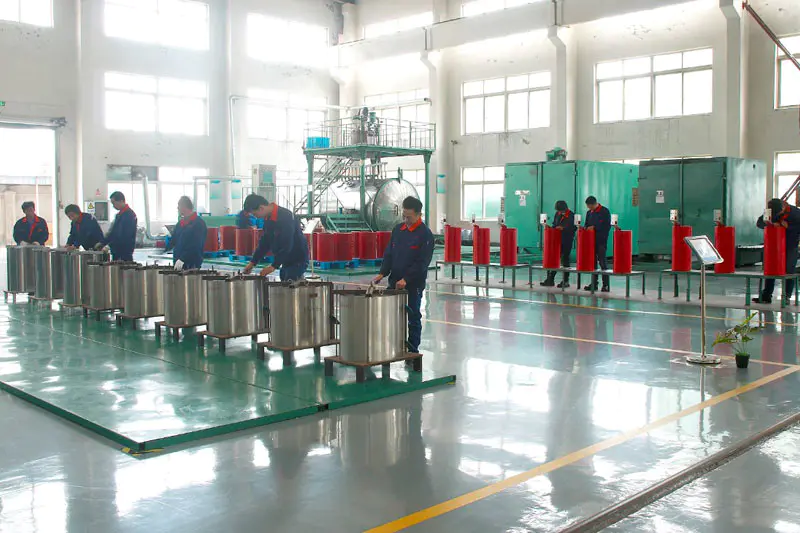

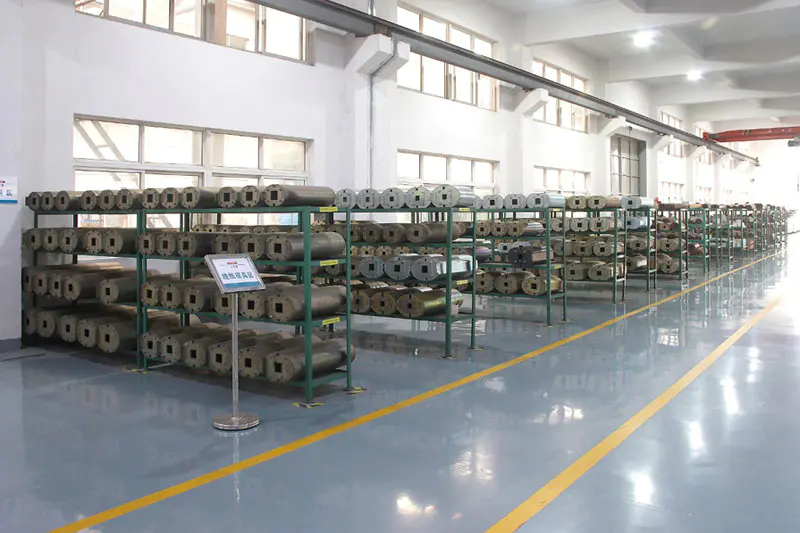

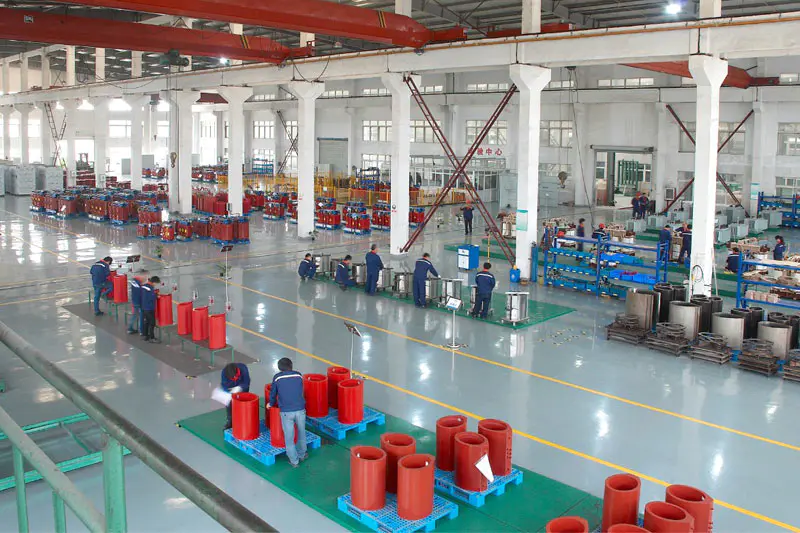

Nossos recursos de produção e testes de qualidade incluem:

● Enrolamento automático da folha

● Chapas e cortes digitais de aço de silicone

● Forno de secagem a vácuo e linha de verniz totalmente automático

● Testador de descarga parcial HAEFLY

● Analisador de potência HAEFLY

● Analisador harmônico HAEFLY

O resultado é um produto superior de alta eficiência, menor dissipação de energia e baixo ruído para maximizar seu investimento em infraestrutura.
