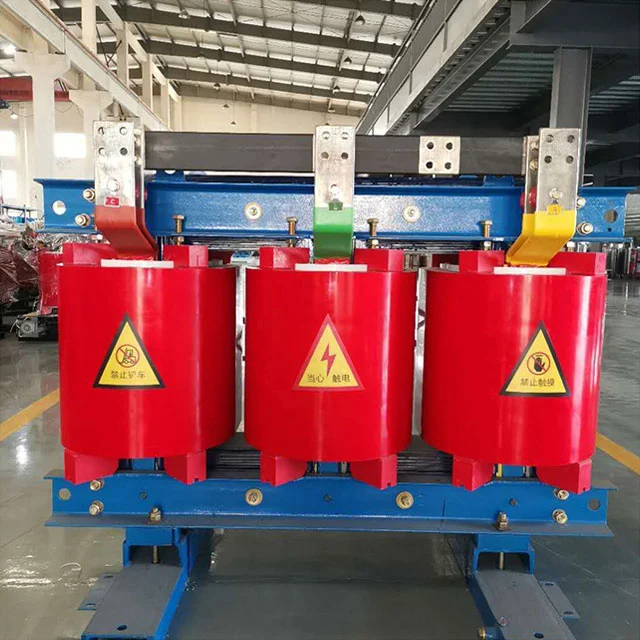

Transformador de tipo seco trifásico de 630 kVA

Este transformador do tipo seco trifásico de 630 kVA da SGOB apresenta enrolamentos de cobre 100%, 5000V de alta tensão e frequência de 50Hz/60Hz. Ele está em conformidade com os padrões da IEC para uso em usinas de energia, subestações, etc. As tensões nominais incluem 6kV, 6,3kV, 10kV, 10,5kV e 11kV.  A personalização para requisitos específicos está disponível. Entre em contato conosco para obter mais detalhes.

Recursos do produto:

1. As bobinas usam condutores de cobre com isolamento composto de fibra de vidro, casal de vácuo em resina epóxi para uma estrutura selada sem bolhas.

2. O núcleo usa folhas de aço de silício orientadas a grãos com um design de lapão para reduzir a perda de histerese.

3. O lado de baixa tensão usa uma estrutura de enrolamento com alumínio com soldagem automática de arco de argônio para distribuição de corrente uniforme.

4. Um sistema inteligente de controle de temperatura com um ventilador axial regula a eficiência de resfriamento.

5. O invólucro estampado apresenta barbatanas de resfriamento para convecção aprimorada e um revestimento resistente à corrosão protege contra spray de sal.

Processo de produção:

Após o enrolamento, o fio de cobre é pré-imprepiado com verniz isolante e, em seguida, o casal de vácuo em resina epóxi para cura. O núcleo é cortado a laser e empilhado, com grampos hidráulicos aplicando pressão constante. Após a montagem, o núcleo e as bobinas são assadas para unir os componentes. A varredura parcial de descarga e a análise harmônica são realizadas antes do envio, com dados enviados para a nuvem para rastreabilidade.

Principais vantagens sobre transformadores imersos de petróleo:

1. Transformadores imersos de óleo têm um risco de vazamento de petróleo devido à falha de vedação, potencialmente causando a poluição do solo e os riscos de incêndio; O transformador do tipo seco trifásico de 630 KVA elimina meios inflamáveis ​​e a resina se auto-esforça-se em caso de falha de arco, impedindo danos secundários. Transformadores imersos de óleo geram gases inflamáveis ​​em condições de sobrecarga, exigindo sistemas de proteção a gás. Os transformadores do tipo seco monitoram diretamente a temperatura do ponto mais quente usando sensores incorporados, melhorando a velocidade de aviso e resposta precoce.

2. Em transformadores imersos de óleo, as alterações na viscosidade do petróleo em baixas temperaturas afetam a eficiência da dissipação de calor e as altas temperaturas aceleram o envelhecimento do isolamento; O coeficiente de expansão térmica da resina epóxi em transformadores do tipo seco corresponde ao dos condutores de cobre, mantendo a estabilidade mecânica sob variações extremas de temperatura. Transformadores imersos de óleo requerem a qualidade periódica do óleo e o teste de conteúdo de umidade; A estrutura totalmente selada dos transformadores do tipo seco permite a operação em ambientes 100% de umidade, eliminando a necessidade de gabinetes de proteção adicionais em ambientes marinhos com corrosão por spray de sal.

3. A manutenção do transformador imersa a óleo requer equipamentos especializados de filtração de óleo e custos de descarte de óleo de resíduos; Vazamentos acidentais resultam em custos de limpeza do local; Os transformadores do tipo seco requerem apenas limpeza de ar compactada para acumulação de poeira de superfície, sem custos de reposição consumível. O descarte de transformadores imerdados por petróleo envolve procedimentos de resíduos perigosos; Os materiais do tipo seco podem ser esmagados, classificados e reciclados mecanicamente, aumentando significativamente o valor residual. Os reparos de transformadores imersos a óleo requerem procedimentos de drenagem de óleo; Os transformadores do tipo seco suportam a substituição modular do enrolamento, reduzindo o tempo de inatividade.

Notas de manutenção

1. Não use uma pistola de ar de alta pressão diretamente no dissipador de calor durante a operação de um transformador do tipo seco trifásico de 630 kVas para evitar micro-palhetas na resina.

2. Limpe a poeira dos canais de dissipação de calor com uma escova macia se acumulada por mais de três meses.

3. Verifique a formação de cristais de sal nos terminais nas áreas costeiras antes da estação das monções.

4. Realize testes de isolamento entre virnões após um curto-circuito repentino.

5. Seal e armazene em um ambiente seco durante o armazenamento a longo prazo; Mantenha uma temperatura e umidade constantes por 48 horas antes de reiniciar.

A capacidade de sobrecarga é menor do que a dos transformadores imerdados por óleo?

Os enrolamentos encapsulados pela resina têm uma maior capacidade térmica e, sob resfriamento forçado, o tempo de sobrecarga contínuo é realmente maior que o dos transformadores imersos de óleo; A velocidade de recuperação do isolamento após um curto -circuito repentino também é mais rápido.
