A Transformador seco 500kVAtornou-se uma das soluções de distribuição de energia mais utilizadas em edifícios comerciais, instalações industriais, sistemas de energia renovável, instituições de saúde e centros de dados. Ao contrário dos transformadores a óleo, os transformadores do tipo seco oferecem maior segurança, menores requisitos de manutenção e operação ecologicamente correta.
Este guia abrangente explora tudo o que os compradores precisam saber sobre transformadores a seco de 500kVA, incluindo princípios de funcionamento, especificações técnicas, vantagens, considerações de instalação, aplicações industriais, práticas de manutenção e recomendações de compra. Esteja você planejando um novo projeto elétrico ou atualizando um sistema existente, este artigo o ajudará a tomar decisões informadas.
O que é um transformador a seco de 500kVA?

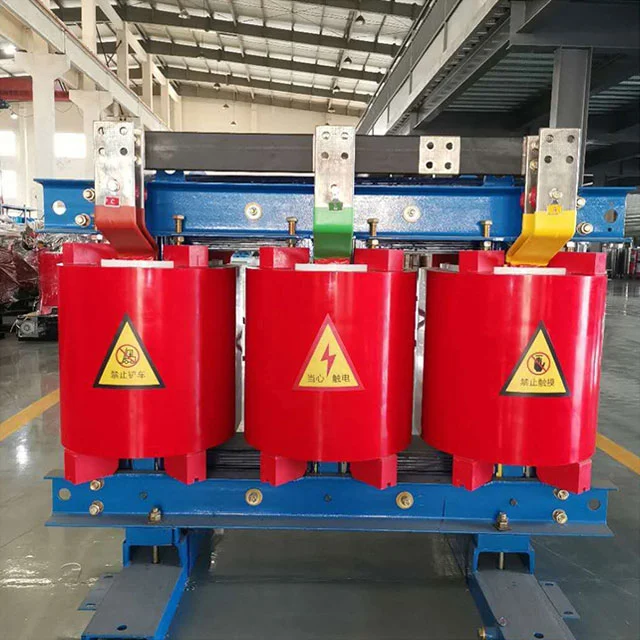

Um transformador seco de 500kVA é um transformador elétrico de média capacidade projetado para transferir energia elétrica entre circuitos por meio de indução eletromagnética sem usar óleo isolante como meio de resfriamento.
Em vez de óleo, os transformadores secos utilizam circulação de ar e sistemas de isolamento especializados para dissipar o calor gerado durante a operação. Os enrolamentos são normalmente isolados com resina epóxi de alta qualidade ou materiais impregnados sob pressão de vácuo.
A classificação de 500kVA indica que o transformador pode suportar até 500 quilovolt-amperes de potência aparente, tornando-o adequado para instalações industriais e comerciais de médio porte.
| Parâmetro |
Valor típico |
| Capacidade |
500kVA |
| Freqüência |
50Hz/60Hz |
| Método de resfriamento |
AN/AF |
| Classe de isolamento |
F/H |
| Nível de proteção |
IP20-IP54 |
Como funciona um transformador a seco de 500kVA?
O princípio de funcionamento é baseado na indução eletromagnética. A energia elétrica entra no enrolamento primário, criando um fluxo magnético dentro do núcleo do transformador. Este campo magnético induz tensão no enrolamento secundário, permitindo a transferência de energia em diferentes níveis de tensão.
O núcleo do transformador é geralmente fabricado com laminações de aço silício de alta qualidade para minimizar as perdas de energia e maximizar a eficiência.
Os transformadores do tipo seco dependem de sistemas de refrigeração por ar natural ou forçado. O calor gerado pelos enrolamentos é dissipado diretamente no ambiente circundante, eliminando a necessidade de tanques de óleo e manutenção associada.
Especificações Técnicas Típicas
As especificações variam dependendo dos requisitos do projeto, dos padrões locais e dos ambientes de instalação.
| Recurso |
Especificação típica |
| Tensão Primária |
11kV/10kV/13,8kV |
| Tensão Secundária |
400V/415V/480V |
| Eficiência |
Acima de 98% |
| Aumento da temperatura |
80K-100K |
| Nível de ruído |
Design de baixo ruído |
Principais vantagens dos transformadores do tipo seco
Segurança aprimorada
Um dos benefícios mais significativos é a segurança contra incêndio. Como não é utilizado óleo, praticamente não há risco de vazamento de óleo, combustão ou contaminação ambiental.
Manutenção Mínima
- Não é necessário testar o óleo
- Sem custos de substituição de óleo
- Cronogramas de manutenção reduzidos
- Despesas operacionais mais baixas
Ecologicamente correto
Os transformadores secos eliminam a possibilidade de contaminação do solo ou das águas subterrâneas causada por vazamentos de óleo isolante.
Instalação compacta
Muitas instalações preferem transformadores secos porque podem ser instalados mais próximos dos centros de carga, reduzindo custos com cabos e perdas de transmissão.
Excelente resistência à umidade
As modernas tecnologias de resina fundida oferecem forte resistência contra umidade, poeira e contaminantes industriais.
Aplicações Comuns da Indústria
A versatilidade dos transformadores secos de 500kVA permite a implantação em vários setores.
| Indústria |
Aplicativo |
| Edifícios Comerciais |
Sistemas de distribuição de energia |
| Fábricas |
Fornecimento de equipamentos de produção |
| Hospitais |
Suporte de energia crítica |
| Centros de dados |
Distribuição confiável de energia |
| Energia Renovável |
Integração solar e eólica |
| Aeroportos |
Sistemas de energia de infraestrutura |
Transformador Seco vs Transformador Cheio de Óleo
| Fator |
Transformador Seco |
Transformador Cheio de Óleo |
| Risco de incêndio |
Muito baixo |
Mais alto |
| Manutenção |
Baixo |
Moderado |
| Impacto Ambiental |
Excelente |
Risco potencial de vazamento |
| Instalação interna |
Ideal |
Limitado |
| Custo Inicial |
Mais alto |
Mais baixo |
Embora o preço de compra inicial possa ser mais elevado, as poupanças operacionais a longo prazo tornam frequentemente os transformadores secos um investimento rentável.
Como escolher o transformador seco de 500kVA certo
A escolha do transformador certo requer a avaliação de vários fatores técnicos e operacionais.
- Requisitos de tensão de entrada e saída
- Perfil de carga e planos de expansão futuros
- Condições de temperatura ambiente
- Local de instalação
- Nível de proteção necessário
- Níveis de distorção harmônica
- Metas de eficiência energética
- Regulamentações elétricas locais
Trabalhar com fabricantes experientes ajuda a garantir a personalização adequada e a conformidade com as especificações do projeto.
Melhores práticas de instalação
A instalação adequada afeta significativamente a confiabilidade e a vida útil do transformador.
- Garanta espaço de ventilação adequado
- Mantenha as folgas recomendadas pelo fabricante
- Instale sistemas de monitoramento de temperatura
- Fornece aterramento eficaz
- Proteja contra acúmulo excessivo de poeira
- Verifique as conexões elétricas antes de energizar
Testes regulares de comissionamento devem ser realizados para validar a prontidão operacional.
Guia de Manutenção e Inspeção
Embora os transformadores secos exijam menos manutenção do que as unidades a óleo, as inspeções de rotina continuam essenciais.
Inspeção Mensal
- Avaliação da condição visual
- Verifique as vias de ventilação
- Monitore a temperatura operacional
- Inspecione as conexões elétricas
Inspeção Anual
- Análise de imagens térmicas
- Teste de resistência de isolamento
- Limpeza de componentes internos
- Verificação de torque dos terminais
A manutenção preventiva pode reduzir significativamente o tempo de inatividade inesperado e prolongar a vida útil.
Fatores de custo e análise de ROI
Vários fatores influenciam o preço do transformador:
- Qualidade do material principal
- Enrolamentos de cobre ou alumínio
- Tecnologia de isolamento
- Avaliações de eficiência
- Requisitos do gabinete de proteção
- Nível de personalização
- Padrões de certificação
Embora os custos iniciais variem, as melhorias na eficiência energética e a redução das despesas de manutenção produzem frequentemente retornos atraentes a longo prazo.
Tendências Futuras em Tecnologia de Transformadores
A indústria de transformadores continua a evoluir juntamente com o desenvolvimento de redes inteligentes e a expansão das energias renováveis.
- Integração de monitoramento digital
- Diagnóstico habilitado para IoT
- Monitoramento remoto de condições
- Materiais magnéticos de maior eficiência
- Sistemas avançados de gerenciamento térmico
- Plataformas inteligentes de manutenção preditiva
Essas inovações estão ajudando as operadoras a obter maior confiabilidade, maior eficiência e menores custos de ciclo de vida.
Perguntas frequentes
Q1: Qual é a vida útil esperada de um transformador seco de 500kVA?
Um transformador seco com manutenção adequada pode operar de forma confiável por 25 a 35 anos ou mais em condições normais.
Q2: Um transformador seco de 500kVA pode ser instalado em ambientes internos?
Sim. Os transformadores secos são projetados especificamente para instalações internas onde a segurança e a proteção ambiental são prioridades.
Q3: Um transformador seco é adequado para projetos de energia renovável?
Absolutamente. Muitas instalações de energia solar e eólica utilizam transformadores do tipo seco devido à sua segurança, eficiência e baixos requisitos de manutenção.
Q4: Com que frequência a manutenção deve ser realizada?
As inspeções visuais de rotina devem ocorrer mensalmente, enquanto testes abrangentes são normalmente recomendados anualmente.
Q5: Quais são as principais vantagens em comparação com os transformadores a óleo?
As principais vantagens incluem maior segurança contra incêndio, manutenção reduzida, respeito ao meio ambiente e instalação interna mais fácil.
Q6: Os transformadores secos podem lidar com ambientes agressivos?
Os designs modernos de resina fundida oferecem excelente resistência à umidade, poeira e contaminantes industriais quando especificados corretamente.
Conclusão
Um transformador seco de 500kVA representa um equilíbrio ideal entre segurança, eficiência, confiabilidade e responsabilidade ambiental. À medida que as indústrias priorizam cada vez mais a continuidade operacional e a infraestrutura sustentável, os transformadores do tipo seco continuam a ganhar popularidade nos setores comercial, industrial, de saúde e de energia renovável.
Ao compreender as especificações técnicas, os requisitos de instalação, as práticas de manutenção e os cenários de aplicação, os tomadores de decisão podem maximizar o valor dos seus investimentos em transformadores, garantindo ao mesmo tempo uma distribuição de energia confiável nos próximos anos.
